올바른 케이블 선택의 중요성
부적절한 케이블을 설치하면 성능 저하, 신호 오류 또는 규정 준수 위반이 발생할 수 있습니다. 각 케이블 유형은 기계적 스트레스, 화재 안전 또는 환경 노출과 같은 뚜렷한 문제를 해결하기 위해 특정 재료와 구조로 설계되었습니다. 의도한 용도 이외의 케이블을 사용하면 네트워크의 신뢰성이 손상됩니다.
예를 들어, 실내 등급 케이블을 실외 환경에 배치하면 일반적으로 재킷 성능이 조기 저하되고 습기가 유입되어 신호 손실이 발생하고 값비싼 교체가 필요하게 됩니다.
업계 데이터는 이러한 선택이 실제로 미치는 영향을 강조합니다. 광섬유 광대역 협회(Fiber Broadband Association)는 잘못된 케이블 사양을 포함한 설치 오류가 초기 서비스 지연의 상당 부분을 차지한다는 점을 지적했습니다. 또한 ITU(International Telecommunication Union)는 "디지털 개발 측정" 보고서에서 올바른 구성 요소 선택에서 시작되는 광대역 채택의 초석으로서 안정적인 인프라를 지속적으로 강조하고 있습니다.

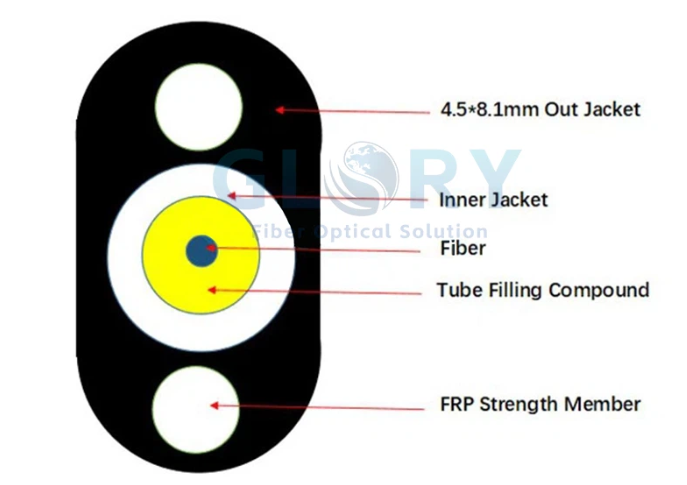

FTTH 드롭 케이블: 외부 건물 진입 세그먼트
FTTH 드롭 케이블은 거리의 배포 지점에서 가입자 구내까지 최종 링크를 제공합니다. 이들 설계는 짧고 종종 복잡한 작업을 위해 유연성과 설치 용이성을 우선시합니다. 주요 특징은 구부러짐-에 민감하지 않은 광섬유에 대한 ITU{2}}T G.657 표준을 준수한다는 것입니다. 이는 케이블이 좁은 모서리 주변이나 작은 진입 포트를 통해 라우팅될 때 신호 손실을 최소화합니다.
이러한 케이블은 일반적으로 작은 직경과 가벼운 디자인을 특징으로 하며, 설치 과정을 단순화하고 속도를 높이기 위해 사전에 커넥터가 -연결되어 있는 경우가 많습니다. 재킷 소재는 일반적으로 제한된 실외 노출을 위해 설계되었지만 전체 실외 케이블과 동일하지는 않습니다. 일반적인 오류는 FTTH 드롭 케이블의 사용을 긴 공중 또는 매설 범위로 확장하는 것입니다.
실외 전용 케이블의 견고한 강화 및 습기 차단 기능이 부족하기 때문에 이러한 오용으로 인해 고장이 발생할 위험이 높습니다. 여러 ISP(인터넷 서비스 공급자)의 문서에 따르면 이러한 관행은 "마지막 측정기" 세그먼트에서 예방 가능한 네트워크 오류의 빈번한 원인임을 보여줍니다.

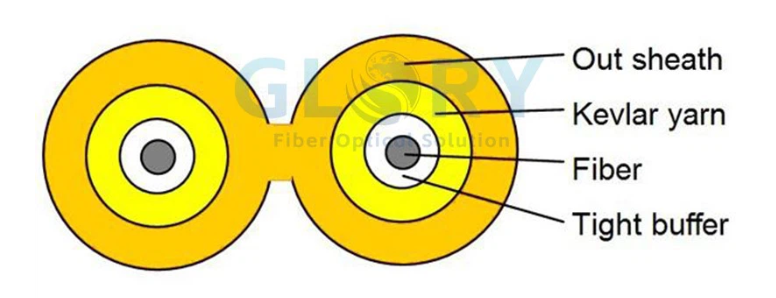

실내 케이블: 내부 경로에 대한 규정 준수 및 안전
신호가 건물에 들어오면 화재 안전과 전기 규정 준수가 주요 관심사가 됩니다. 실내 케이블은 NFPA(National Fire Protection Association) 70 또는 북미 NEC(National Electrical Code)와 같은 표준에 정의된 대로 가연성 및 연기 발생 특성에 따라 분류됩니다.
두 가지 기본 등급이 필수적입니다.
라이저-등급(OFNR)
비-플레넘 샤프트의 바닥 간 수직 연결을 위해 설계되었습니다. 이 케이블은 화염이 위쪽으로 전파되는 것을 방지합니다.
플레넘-등급(OFNP)
매달린 천장 위나 이중 바닥과 같이 환경 공기 순환에 사용되는 공간에 필요합니다. 연기가 매우 적게 발생하고 인화성이 적은 재킷이 특징입니다.
플레넘 공간에서 라이저{0}}등급 케이블을 사용하는 것은 건물 및 화재 법규를 직접적으로 위반하는 것입니다. 검사 중에 이러한 위반 사항이 발견되면 규정을 준수하지 않는 모든 케이블을 제거하고 교체하라는 명령이 내려질 수 있습니다.- 안전 등급 외에도 실내 케이블은 내구성을 위해 타이트하게 버퍼링된 구조를 사용하는 경우가 많으며 커넥터(LC, SC) 및 광택(UPC, APC) 선택은 인터페이스 장비에 따라 결정됩니다.

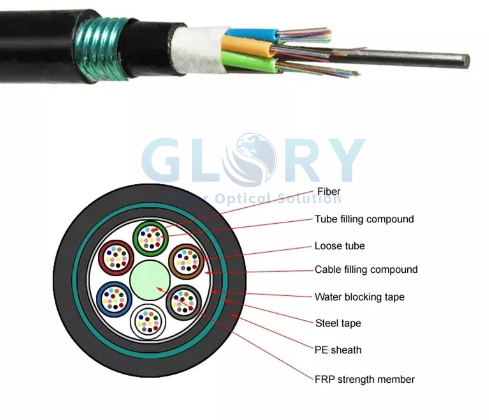

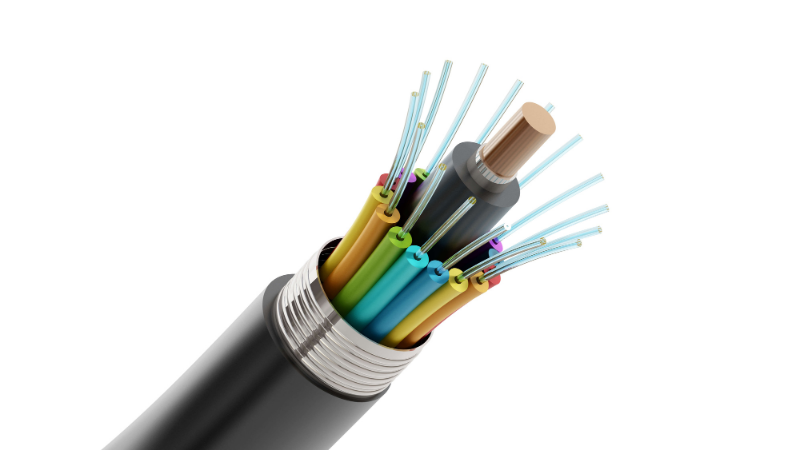

실외 케이블: 환경적 내구성을 고려한 설계
실외 케이블은 자외선, 극한의 온도, 습기, 설치류나 굴착으로 인한 물리적 손상 등 환경적 스트레스 요인에 장기간 노출되는 것을 견딜 수 있도록 제작되었습니다. 그들의 구조는 실내 유형과 크게 다릅니다. 섬유는 일반적으로 물이 차단된 튜브 내에 느슨하게 보관되며, 외부 재킷은 고밀도-자외선{4}}저항성 폴리에틸렌으로 만들어집니다.
필요한 기계적 보호 수준은 설치 방법에 따라 다릅니다.
직접 매장
이러한 케이블은 압착 및 설치류 침투를 방지하기 위해 흔히 주름진 강철 테이프로 보호되어 있습니다.
공중선
여기에는 극 사이에 걸쳐 케이블의 무게를 지탱하는 통합 강도 부재 또는 메신저가 포함됩니다.
도관
도관을 쉽게 잡아당길 수 있도록 부드러운 재킷으로 설계되었습니다.
흔히 저지르는 실수는 실외 케이블을 건물 내부로 직접 가져오는 것입니다. 실외 케이블의 폴리에틸렌 재킷은 화재 안전 등급이 아니며 일반적으로 실내 작동 규정에 의해 금지됩니다. 표준 관행은 밀봉된 외부 엔클로저에서 실외 케이블을 종단하고 내부 경로에 대해 적절한 등급의 실내 케이블로 전환하는 것입니다.
실용적인 선택 방법론
선택에 대한 체계적인 접근 방식은 일반적인 오류를 방지합니다. 이 프로세스는 케이블의 의도된 경로에 대한 세 가지 순차적 질문을 기반으로 할 수 있습니다.
물리적 경로란 무엇입니까?
외부 매장, 공중, 내부 벽, 천장 플레넘 또는 조합 등 전체 경로를 결정합니다. 환경별로 경로를 분류합니다.
주요 위험은 무엇입니까?
각 세그먼트에 대해 주요 위험을 식별합니다. 물과 파쇄(매장), UV와 장력(공중), 아니면 불과 연기 전파(실내 플레넘)인가요?
어떤 케이블 사양이 이러한 위험을 완화합니까?
식별된 위험에 맞게 표준 사양이 설계된 케이블을 선택하십시오. 이는 지상 부분에 대한 매장 갑옷, 공기 처리 공간에 대한 플레넘 등급, 좁은 진입점에 대한 굽힘에 민감한-섬유를 지정하는 것을 의미합니다.
이 방법론은 제품 이름에서 성능 요구 사항으로 초점을 이동합니다. 이는 단순한 가정 설치이든 복잡한 캠퍼스 네트워크이든 보편적으로 적용됩니다.
결론
FTTH 드롭, 실내 및 실외 광섬유 케이블은 상호 교환이 불가능한 고유한 기능을 제공합니다.- 드롭 케이블은 유연성과 간단한 외부 인입에 최적화되어 있습니다. 실내 케이블에는 화재 안전 코드가 적용됩니다. 실외 케이블은 환경적, 기계적 내구성을 고려하여 제작되었습니다.
성공적인 구현을 위해서는 각 유형의 설계 목적을 존중해야 합니다.
습기 침투, 화재 규정 위반, 기계적 고장 등 반복되는 문제는 의도한 범위를 벗어나는 케이블을 적용한 결과로 발생하는 경우가 가장 많습니다. 먼저 설치 환경과 관련 위험을 분석함으로써 적절한 케이블 사양이 명확하고 논리적인 결과가 되어 안정적이고 규정을 준수하는 광섬유 설치의 기초를 형성합니다.
