최신 데이터 센터 케이블링: 현실을 위해 구축된 백본

소개: 사양서 그 이상

속도에 대한 추상적인 약속은 잊어버리세요. 라이브 데이터 센터에서 케이블링은 이론적인 대역폭에 관한 것이 아닙니다. 그것은 열, 공간, 인간 손의 물리적 현실에 관한 것입니다. 다채롭지만 혼란스러운 숲인 단일 광섬유 패치 코드의 오래된 랙은 우리가 감당할 수 없는 병목 현상을 일으켰습니다. 시스템 경보가 울리는 동안 기술자들이 미로를 통해 단일 결함을 추적하는 데 30분을 소비하는 것을 본 적이 있습니다. MTP/MPO 시스템과 모듈식 패널을 사용하는 구조화된 고밀도 케이블링으로의 전환은 단순한 업그레이드가 아니었습니다. 이는 장인의 기술에서 반복 가능하고 신뢰할 수 있는 엔지니어링으로의 전환이었습니다. 이는 40G, 100G 및 그 이상의 발전을 가능하게 할 뿐만 아니라 관리 가능하게 만드는 기반입니다.

MTP/MPO: 단순한 커넥터가 아닌 철학

MTP/MPO 커넥터를 "고밀도" 커넥터라고 부르면 덜 팔립니다. 플러그형 시스템입니다. 표준 SC보다 그리 크지 않은 하우징에 12, 16 또는 24개의 광섬유를 보유하는 것은 근본적인 설계 변화를 나타냅니다. 차이점은 중요합니다. MPO는 일반 표준(다중-광섬유 푸시-On)인 반면, MTP는 US Conec의 구체적이고 뛰어난 구현으로 수천 번의 결합 주기 동안 매우 중요한 정밀도와 내구성-으로 잘 알려져 있습니다.

실제-세계의 이점은 밀도뿐만이 아닙니다. 그것은 예측 가능성입니다. 8개의 파이버가 필요한 100G-SR4 배포에서는 더 이상 4개의 개별 LC 이중 쌍을 처리, 라벨링 및 라우팅할 필요가 없습니다. 하나의 개체를 처리하고 있습니다. 오전 3시 배포에서는 카페인이 소진되면서 오류 가능성이 눈에 띄게 줄어듭니다. 이러한 커넥터를 사용하는 공장에서 종단 처리된 트렁크 케이블은 끝부분이 테스트되고 광택 처리되어 도착합니다. 12개의 12-파이버 MTP 트렁크를 사용하여 층 간에 144개의 파이버를 실행했던 프로젝트가 기억납니다. 두 엔지니어의 해고 작업은 일주일이 걸렸을 작업이 오후에 완료되었습니다. 절약된 시간은 노동에만 국한되지 않았습니다. 수익 창출 장비를 더 빠르게 온라인으로 전환하는 것이 중요했습니다.

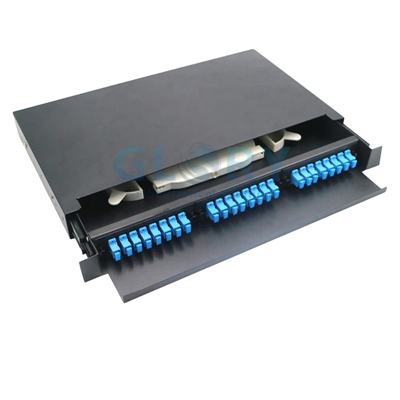

패치 패널: 시스템이 유지되는 곳

극성: 자동 설치 프로그램의 함정

극성은 MPO 배포에서 가장 일반적으로 오해되고 잘못된 측면입니다. 개념은 간단합니다. 빛은 한쪽 끝의 Tx 포트에서 다른 쪽 끝의 Rx 포트로 전송되어야 합니다. 하나의 커넥터에 12개의 동일한 광케이블을 사용하려면 TIA-568에서 방법 A, B 및 C로 정의한 의도적인 교차 방식이 필요합니다.

이론은 깨끗합니다. 연습은 실패가 일어나는 곳이다. 함정은 불일치입니다. 방법 B 트렁크 케이블을 구입했지만 실수로 유형 A 카세트를 설치할 수도 있습니다. 링크가 끊어지고 결함이 눈에 보이지 않습니다. 나는 설치자가 하우징에 찍힌 유형을 확인하지 않았기 때문에 카세트에서 극성이 뒤집힌 것을 발견하기 위해 새로운 40G 링크 문제를 해결하는 실망스러운 하루를 보낸 적이 있습니다.

현장에서 방법 B는 단순성으로 인해 사실상의 표준으로 부상했습니다. "플립"은 트렁크 케이블 내부에서 한 번 수행됩니다. 패치 코드는 항상 직선입니다-. 이러한 일관성은 인지 부하를 줄여줍니다. 규칙은 절대적입니다. 연결하기 전에 트렁크 케이블 라벨, 카세트 및 디자인 문서에서 방법을 확인하십시오. 귀하의 조도계가 감사할 것입니다.

통합: 랙에서 본 관점

실제 배포 순서, 즉 실제로 발생하는 방식을 살펴보겠습니다. 랙 상단 스위치-의 새로운 행을-30미터 떨어진 코어 집계 패널에 연결하려고 합니다.

먼저 두 위치 모두에 고밀도 패치 패널 프레임을 설치합니다.- 그런 다음 사전에 종단 처리된-MTP 트렁크 케이블을 당깁니다.-이 케이블은 보호용 당김 고리가 있는 두껍고 견고한 케이블입니다. 패널 A의 뒷면을 패널 B의 뒷면에 연결하여 머리 위 트레이나 바닥 아래 도관을 통해 경로를 지정합니다. 이는 영구적이고 보호되는 백본입니다. 현장에는 융착 접속기가 없습니다.

다음으로, 선택한 극성과 일치하는 카세트로 패널을 채웁니다. MTP 커넥터가 후면의 카세트에 연결될 때 딸깍하는 소리가 강하게 들립니다. 이제 전면에는 깨끗하고 레이블이 지정된 LC 포트 배열이 있습니다. 마지막으로 짧은 색상-코드 LC 이중 패치 코드를 사용하여 이러한 전면 포트를 특정 스위치 또는 서버 포트에 연결합니다. 이제 전체 링크가 활성화되었습니다.

운영상의 이점은 엄청납니다. 문제 해결은 분리되어 있습니다. 링크에 장애가 발생하면 먼저 짧고 접근 가능한 프런트엔드 패치 코드를-교체하세요. 확장은 논리적입니다. 새 스위치를 추가한다는 것은 기존 카세트에서 더 많은 포트를 사용하거나 새 카세트를 넣는 것을 의미합니다. 케이블 관리는 나중에 고려하는 것이 아니라 고유한 것입니다. 두꺼운 영구 트렁크가 후면에 깔끔하게 배치되고 전면에는 필요한 짧은 점퍼만 사용되기 때문에 종종 케이블 연결에서 나중에 고려되는 공기 흐름이 극적으로 향상됩니다.

구현: 현장에서 얻은 교훈

종이로 계획하는 것은 한 가지입니다. 혼잡하고 시끄러운 데이터 센터에 설치하는 것도 또 다른 문제입니다. 협상 불가능으로 굳어진 배포 기간은 다음과 같습니다.-:

단순한 공간이 아닌 Slack으로 디자인하세요​

패널 채우기를 70%로 남겨두고 트렁크 케이블에 대해 명시적으로 느슨한 루프를 디자인합니다. 수직 관리자 내에서 깔끔하게 감겨지고 고정된 서비스 루프는 향후 랙 이동이나 우발적인 잡아당김에 대한 보험입니다.

종교로서의 극성​

Run Book에 선택한 방법(역시 B가 권장됨)을 문서화하십시오. 그런 다음 영구 마커를 사용하여 모든 트렁크 케이블 끝과 카세트 트레이에 "방법 B"라는 레이블을 물리적으로 붙입니다. 시각적 중복성은 오류를 방지합니다.

굽힘 반경은 지침이 아니라 법칙입니다​

급격하게 구부러지면 '거시-굽힘' 손실이 발생합니다. 나는 통과했지만 트렁크가 모퉁이에 너무 꽉 조여져 가장자리에 있는 링크를 테스트했습니다. 어디서나 부드러운-반경 관리자를 사용하세요.

당신을 위한 것이 아닌 다음 사람을 위한 라벨​

TIA-606-C를 따르십시오. 귀하의 라벨은 위기 상황 중 오전 2시에 누군가에게 명확하게 표시되어야 합니다. 소스 랙, 대상 랙 및 회로 ID를 포함합니다. 손으로 직접 쓴 테이프보다 간단한 인쇄 라벨이 더 좋습니다.

연결될 때까지 먼지 캡이 켜져 있음​

사용하지 않은 MTP 페룰의 내부는 먼지와 보푸라기가 쌓이는 자석입니다. 나는 도구 키트에 압축 공기 한 병과 청소용 스틱 상자를 보관합니다. 모든 커넥터는 결합 전에 포켓 스코프로 검사됩니다.-예외는 없습니다.

모든 것을 테스트하고 아무것도 가정하지 마세요​

설치 후 OLTS(광 손실 테스트 세트)를 사용한 기본 테스트는 필수입니다.- 그러나 재구성 후에도 테스트하십시오. 가장 일반적인 변경 후 문제는-파손이 아니라 취급 시 커넥터가 더러워지는 것입니다. 손실 가치를 문서화합니다. 이는 향후 진단을 위한 기준이 됩니다.

케이블링에 대한 이러한 접근 방식은 케이블링을 필요한 비용에서 전략적 자산으로 전환합니다. 이는 물리학의 제약, 인간 조작자의 오류 가능성, 변화의 불가피성을 인정하는 시스템입니다. 목표는 단순히 A 지점을 B 지점에 연결하는 것이 아니라 랙 도어를 여는 다음 엔지니어를 위해 명확하고 적응 가능하며 신뢰할 수 있는 물리적 계층을 구축하는 것입니다.
