소개
FTTH(Fiber-에서-홈까지) 네트워크 배포에서 가장 큰 골칫거리는 기술 자체가 아니라-무한히 다양한 물리적 환경인 경우가 많습니다. 피더 케이블에서 가입자의 집으로 이동하는 단일 광섬유는 수많은 "착륙 지점"(새 개발 지역의 깨끗한 벽, 오래된 동네의 풍화된 전신주 또는 시골 도로를 따라 있는 공중 가닥)을 통과해야 합니다.
각 착륙 지점은 소형 전장입니다. 다양한 환경, 다양한 과제.

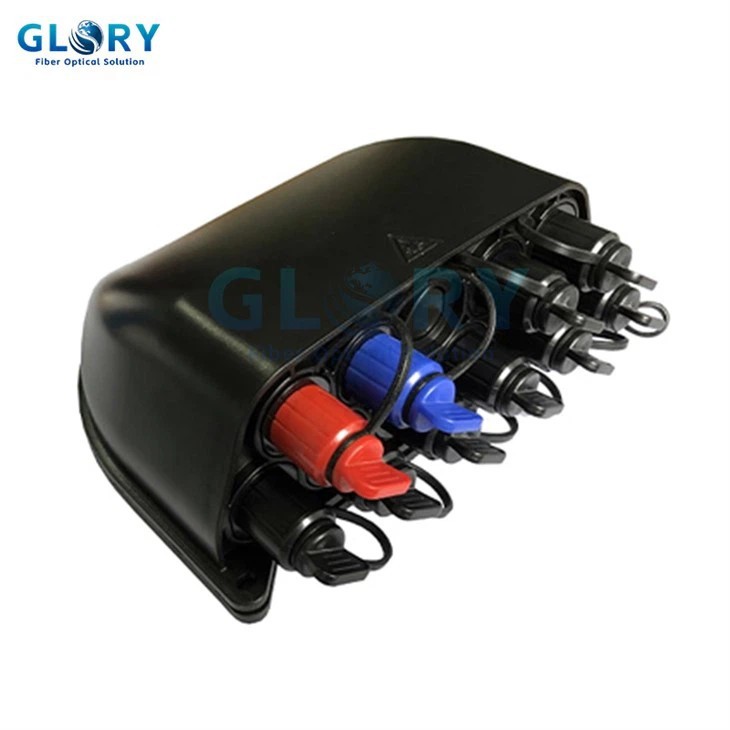

정말 훌륭한-커넥터 연결 단자함은 '변압기'의 적응성을 갖춰야 합니다. 복잡한 환경에서도 확고한 기반을 구축하여 광섬유 신호에 대한 안정적인 보호소를 제공해야 합니다. 오늘은 GLORY의 GL-FTB-10E 사전-커넥터 연결 터미널 박스를 예로 들어 이것이 벽에서 기둥까지 모든 FTTH 전장을 어떻게 정복하는지 살펴보겠습니다.
1장: 환경 문제-실외 노드에 대한 불의 시련
FTTH 네트워크에서 광섬유 분배 노드는 일반적으로 세 가지 기본 환경에 배포됩니다.
1. 외벽 건축
이것이 가장 일반적인 시나리오입니다. 터미널 박스는 햇빛에 직접 노출되어 UV 방사선, 바람, 비 및 온도 변화의 지속적인 공격을 견뎌냅니다. 벽 재료는 콘크리트, 벽돌 또는 목재일 수 있으므로 유연한 장착 방법이 필요합니다.
2. 전신주/램프 포스트
오래된 도시 지역이나 시골 지역에서는 전신주가 가정으로-섬유를 공급하는 자연스러운 '도약판'이 됩니다.-- 터미널 박스는 기둥의 다른 시설을 방해하지 않고 바람의 진동, 비, 눈을 견디면서 원통형 표면에 단단히 고정되어야 합니다.
3. 공중 가닥
도로, 하천, 기둥을 설치할 수 없는 지역을 횡단할 때에는 터미널 박스를 공중 메신저 와이어에 걸어야 합니다. 이를 위해서는 가벼운 무게, 탁월한 방풍성, 견고한 방수 밀봉이 필요합니다.
위치에 관계없이 모든 노드는 네 가지 공통의 적과 맞서야 합니다.
• 물 & 수분:비나 응결물이 직접적으로 스며들면 신호 감쇠가 발생합니다.
• UV 방사선:장기간 햇빛에 노출되면 재료가 노화되고 백악화되고 균열이 발생합니다.
• 극한의 온도:재료는 영하 40도의 추위부터 뜨거운 +85도까지 안정성을 유지해야 합니다.
• 물리적 영향:우발적인 충돌, 진동, 심지어 기물 파손까지.
2장: 디자인 반응-"하나의 상수"로 "모든 변경 사항" 충족
GL-FTB-10E의 설계 철학은 간단합니다. 하나의 제품으로 모든 시나리오를 처리할 수 있다는 것입니다. 핵심 기능은 위의 과제를 극복할 수 있도록 정확하게 설계되었습니다.
기능 1: IP65 등급-물과 먼지에 맞서는 "난공불락의 요새"
어디에 설치하든 방수, 방진이 최우선입니다. GL-FTB-10E는 IP65 보호 등급을 획득합니다. 이는 다음을 의미합니다.
• 완전히 방진:인클로저에 먼지가 들어가지 않아 광섬유 커넥터 끝-면이 깨끗하게 유지됩니다.
• 워터젯으로부터 보호:폭우에도 두려움 없이 모든 방향에서 분사되는 물을 견딜 수 있습니다.
남쪽의 습한 장마철이나 북쪽의 먼지가 많은 바람 속에서도 IP65 등급은 내부 섬유에 안정적이고 보호적인 "미{1}}기후"를 제공합니다.
특징 2: 넓은 온도 범위-극한의 추위부터 뜨거운 열기까지 "만능-다양한 온도 범위
이 제품은 -40도 ~ +85도의 넓은 온도 범위에 대해 인증되었습니다. 이는 다음을 의미합니다.
• 중국 모허(Mohe)의 혹독한 겨울 속에서,온도가 -40도까지 떨어지더라도 하우징 소재는 단단하고 깨지지 않으며 씰은 유연성을 유지합니다.
• 투르판의 뜨거운 여름,지면 온도가 +70도를 초과해도 내부 구성 요소는 여전히 안정적으로 작동하고 신호 전송은 영향을 받지 않습니다.
특징 3: 충격에 강한-강도 소재-"하드코어 방어구"
PC+ABS 엔지니어링 플라스틱 합금으로 제작된 이 제품은 폴리카보네이트의 높은 내충격성과 ABS의 가공 안정성을 결합합니다. 이 소재는 자동차 부품, 보호 장비 등에 널리 사용되며 우발적인 충격과 기물 파손에 효과적으로 저항합니다.
특징 4: 컴팩트한 크기-제한된 공간을 위한 "최고의 파트너"
크기는 179×171×66mm에 불과해 하드커버 책보다 작다. 이는 다음을 의미합니다.
•좁은 건물의 라이저 벽장에서는 쉽게 벽에-장착할 수 있습니다.
•혼잡한 전신주에서는 자리를 찾을 수 있습니다.
•공중 가닥에서는 경량 설계(장착 액세서리 포함)로 케이블에 과부하가 걸리지 않습니다.
3장: 실제-세계 시나리오-세 가지 환경, 하나의 답
시나리오 1: 신규 개발 외벽
새로운 고층 주거 단지에서-운영자는 각 건물의 외벽(일반적으로 2층)에 광섬유 분배 노드를 배포해야 합니다.
• 도전:벽은 매끄러우나 직사광선을 향하고 있어 장기간-자외선에 대한 저항력이 필요합니다. 향후 가입자 수가 증가할 수 있으므로 확장 용량을 확보해야 합니다.
• 전개:설치 프로그램은 4개의 확장 볼트를 사용하여 GL-FTB-10E를 벽에 단단히 고정합니다. 검정색 PC+ABS 하우징은 본질적으로 탁월한 UV 저항성을 제공하므로 추가 차양이 필요하지 않습니다.
• 값:미리 커넥터로 연결된 10개의 SC 포트는-접속할 필요 없이 가입자 드롭 케이블을 플러그 앤 플레이로 직접 연결할 수 있습니다.- 내장된-스플리터 슬롯(1x2+1x8과 같은 다양한 유형 지원)은 향후 가입자 확장을 위해 충분한 공간을 확보합니다.
시나리오 2: 오래된 동네 전신주
지하 덕트 건설이 불가능한 오래된 지역에서는 운영자가 기존 전신주를 사용하여 광섬유 네트워크를 배치해야 합니다.
• 도전:기둥은 원통형이고 표면이 거칠며 바람의 진동을 받습니다. 기둥 위의 공간은 제한되어 있으며 전력선으로부터 안전한 거리를 유지해야 합니다.
• 전개:전용 기둥-장착 브래킷과 스테인리스 스틸 스트랩을 사용하여 단자함을 기둥에 단단히 고정합니다. 빗물이 연결부에 고이는 것을 방지하기 위해 포트가 아래쪽을 향하도록 설치됩니다.
• 값:사전{0}}커넥터형 설계는 설치자가 융착 접속기를 사다리 위로 들고 다닐 필요가 없음을 의미합니다. 사전 종단 처리된 드롭 케이블을 연결하기만 하면 가입자를 활성화할 수 있어 공중 통신의 안전성이 크게 향상됩니다.
시나리오 3: 시골 공중선
작은 하천을 건너야 하는 시골 지역에서는 반대편 강둑에 있는 몇 가구에 서비스를 제공하기 위해 분배 지점을 공중선에 배치해야 합니다.
• 도전:터미널 박스는 자체 무게, 바람 진동 및 잠재적인 얼음/눈 하중을 견디면서 스트랜드에 매달려 있어야 합니다. 공중 위치에서는 유지보수를 위한 접근이 어렵기 때문에 높은 신뢰성이 요구됩니다.
• 전개:공중 장착 키트를 사용하여 터미널 박스를 스트랜드 아래에 매달아 놓습니다. 상자가 균형을 이루도록 주의를 기울여 내부 섬유가 최소 반경 이상으로 휘어지는 것을 방지합니다.
• 값:IP65 등급은 강 근처의 습하고 비가 오는 환경에서도 내부가 건조한 상태를 유지하도록 보장합니다. 낮은 삽입 손실(0.2dB 이하) 성능은 장거리 전송 후에도 신호 품질이 가입자 요구를 충족하도록 보장합니다.-
4장: 결론-모든 '착륙 지점'을 위해 태어났습니다.
화려한 신개발 지역부터 풍화된 오래된 동네, 조용한 시골 강변까지 섬유의 "착륙 지점"은 모두 다릅니다. 그러나 GL-FTB-10E는 하나의 제품으로 하나의 답을 제공합니다.
IP65 보호, 넓은 온도 범위, 고강도 소재, 작은 크기, 유연한 장착 옵션이 결합되어 모든 유형의 복잡한 환경을 극복할 수 있는 "범용 도구 키트"를 형성합니다. 네트워크 계획자 및 배포 엔지니어의 경우이는 다음을 의미합니다.
• 단순화된 선택:하나의 제품이 여러 시나리오를 다루므로 조달 및 재고 복잡성이 줄어듭니다.
• 가속화된 배포:사전{0}}커넥터형 설계로 현장 작업을 최소화하고 -유연하게 장착할 수 있어 모든 환경에 적응할 수 있습니다.
• 장기-안정성:높은-등급 보호와 폭넓은 온도 허용 범위는 노드가 향후 수년 또는 수십 년 동안 안정적으로 작동하도록 보장합니다.
FTTH 여정에서 모든 노드는 주의 깊게 취급되어야 합니다. 그리고 GL-FTB-10E는 이 "천면의 전장"을 정복하기 위해 태어난 믿음직한 파트너입니다.
