소개광섬유 받침대
광섬유 받침대는 현대 광섬유 네트워크에서 중요한 액세스 포인트입니다. 이러한 접지- 장착형 인클로저는 Fiber-Home 시스템의 광섬유 접속 및 연결을 보호합니다. 기술자가 쉽게 접근할 수 있도록 지상에 위치합니다. 이는 접근하기 어려운 지하 금고와는 다릅니다.
업계는 구리에서 광섬유로 이동하고 있습니다. 이러한 변화로 인해 받침대가 매우 중요해졌습니다. 광섬유 신호는 강도를 잃지 않고 장거리를 이동합니다. 섬유는 또한 구리보다 전자기 간섭에 더 잘 저항합니다.
Fiber Broadband Association의 2025년 보고서는 흥미로운 수치를 보여줍니다. 보고서에 따르면 광케이블 배치는 2025년에 기록적인 수준에 도달했습니다. 운영자들은 한 해 동안-가정 통과에-1,180만 개의 새로운 광케이블을 추가했습니다. 여러 번 통과한 주택을 포함하면 총 미국 FTTH 통과 건수는 9,830만 건에 달했습니다. 현재 섬유는 미국 가구의 60% 이상을 차지하고 있습니다.
동일한 보고서에 따르면 새로운 FTTH 배치의 78%가 지하 네트워크용 받침대를 사용하는 것으로 확인되었습니다. 이 선택은 공중 솔루션에 비해 비용을 절약합니다. 받침대를 사용하면 장비를 안전하게 유지하면서 기술자가 쉽게 접근할 수 있습니다. 잠글 수 있는 덮개와 변조{4}}증명 씰은 Telcordia GR과 같은 업계 표준을 충족합니다.-3120 .
나는 수년간 이 받침대를 가지고 일해왔습니다. 내 경험에 따르면 그들은 광섬유 네트워크의 알려지지 않은 영웅입니다. 그것들은 별로 주목을 받지 못하지만, 그것들이 없었다면 우리의 인터넷 연결은 훨씬 더 자주 실패했을 것입니다.
이 기사에서는 최고의 제조업체의 기술 세부 사항을 설명합니다. 이는 통신 엔지니어와 네트워크 기획자가 배포에 관해 올바른 결정을 내리는 데 도움이 될 것입니다.
핵심 구성 요소 및 기술 사양
좋은 받침대는 특정 재료와 디자인을 사용합니다. 하우징에는 일반적으로 UV- 안정화 ASA 폴리머 커버가 있는 아연 도금 강철 프레임이 있습니다. 이렇게 하면 수년간 햇빛에 노출된 후에도 황변 및 갈라짐을 방지할 수 있습니다. ASTM D4329 테스트는 이러한 내구성을 입증합니다.

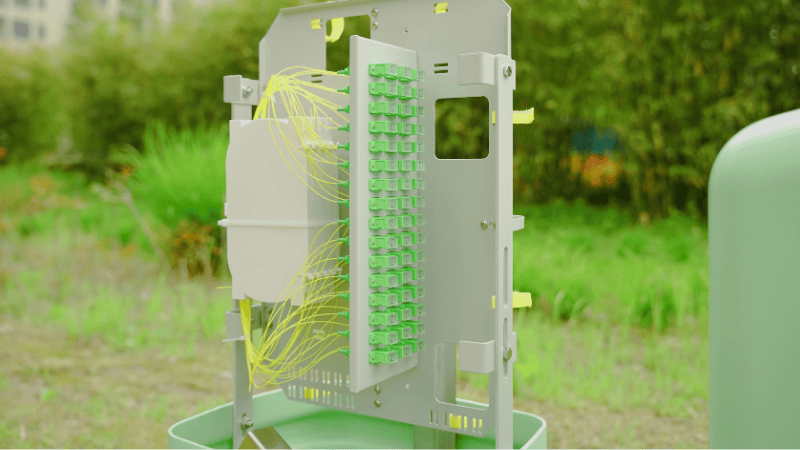

스플라이스 트레이는 날카로운 굴곡으로부터 보호하면서 섬유를 정리합니다. CommScope는 25mm 굴곡 반경 보호 기능을 갖춘 144개의 광섬유를 처리하는 모듈식 트레이를 만듭니다. 색상-으로 구분된 채널은 신호 손실을 유발하는 미세-굴곡을 방지합니다.
케이블 진입점에는 네오프렌 그로밋으로 밀봉된 포트가 있습니다. 일부 받침대는 침수용으로 IP68 등급의 1.5인치 직경 포트를 사용합니다. 이는 수심 1m의 물 속에서 30일 동안 건조한 상태를 유지한다는 의미입니다.
접지에는 접지봉에 대한 6AWG 구리 연결이 필요합니다. National Electrical Code Article 800.100에서는 낙뢰 보호를 위해 이를 요구합니다. CommScope는 효과적인 서지 소산을 위해 25Ω 임피던스를 지정합니다.
내부 공간이 중요합니다. 최소 3.5입방피트의 부피는 144개의 파이버와 향후 확장을 위한 20%의 추가 공간을 수용합니다. 종단 패널은 케이블 관리 암이 있는 스윙아웃 설계를 사용합니다. PEM 현장 연구에 따르면 설치 시간이 30% 단축됩니다.
작동 온도 범위는 -40도에서 +60도까지입니다. 이는 캐나다의 겨울이나 애리조나의 여름과 같은 극한 기후에서도 신뢰성을 보장합니다.
지하 배포를 위한 설치 모범 사례
제대로 설치하면 향후 오류를 예방할 수 있습니다. 탄탄한 기초부터 시작하세요. 일부 제조업체에서는 6인치 자갈 위에 4,000psi 강도를 지닌 12-인치-두께의 콘크리트 패드를 요구합니다. 이렇게 하면 교통량이 많은 지역에서 이동이 중지됩니다.
매설 깊이는 동결선을 초과해야 합니다. 서리가 3피트에 도달하는 지역에서는 42인치 깊이를 파십시오. 도관 라우팅에는 신중한 계획이 필요합니다. 최소 굴곡 반경이 10배인 2인치 PVC 도관을 사용하십시오. 20인치 스윕은 광케이블 손상을 방지합니다.
모래{0}}를 채운 트렌치는 날카로운 암석으로부터 케이블을 보호합니다. 받침대 내부의 나선형 루프에 여분의 섬유를 저장합니다. 단단한 코일을 피하십시오. 스트레스 없이 향후 수리를 위해 10~12피트의 여유 공간을 유지하십시오.
먼저 부틸 고무 테이프로 도관 입구를 밀봉하십시오. 폭우에 대한 2차 보호를 위해 실리콘 실런트를 추가합니다. TIA-606-C 표준을 사용하여 섬유에 라벨을 붙입니다. "R1A-01-05"와 같은 코드가 포함된 색상으로 구분된 태그는 문제 해결 시간을 45% 단축합니다.
되메우기 전에 접지 저항이 5Ω 미만으로 유지되는지 확인하십시오. IEEE 80 요구 사항에 따라 4점 Kelvin 테스터를 사용하십시오. 깊은 굴착에 대해서는 항상 OSHA 안전 규칙을 따르십시오.
이 단계를 주의 깊게 따르지 않은 설치가 기억납니다. 서리로 인해 받침대가 정렬되지 않았기 때문에 첫 번째 겨울 이후 기초 전체를 다시 작업해야 했습니다. 그 실수로 인해 이틀의 작업과 추가 재료가 소요되었습니다.
내후성 및 환경 탄력성
받침대는 혹독한 조건을 견뎌야 합니다. 이중-씰 시스템은 실리콘 O-링과 압축 래치를 결합합니다. 일부 제조업체는 72시간 동안 1미터 깊이에서 100% 물 배제를 위해 IP68 표준에 따라 이를 테스트합니다.
UV 저항성은 3% 카본 블랙이 포함된 ASA 폴리머 커버에서 비롯됩니다. 이는 5,000시간의 가속 풍화 이후 UV 분해를 90% 차단합니다.
열 관리는 5미크론 메시 필터가 있는 수동 환기 슬롯을 사용합니다. 일부 디자인은 습기를 유입시키지 않고 내부 및 외부 압력을 동일하게 만듭니다.
부식 방지는 용융-아연 도금 강철 프레임에 의존합니다. 1.5-mil 아연 코팅은 ASTM A123 표준을 충족합니다. 분말 코팅 폴리머 커버는 1,000시간의 염수 분무 테스트를 통과했습니다.
재료는 균열 없이 -40도에서 유연성을 유지합니다. 일부 제조업체에서는 -30도에서 +50도 사이에서 200회의 동결-해동 주기를 테스트합니다.
도로변-설치에서는 충격 저항이 중요합니다. 일부 폴리머 커버는 모서리에 30파운드의 충격을 가해도 견딜 수 있습니다. 습도 표시기가 있는 건조제 캐니스터는 응축을 제어합니다. 0.5인치 간격으로 배수구가 있어 습기가 쌓이는 것을 방지합니다.
CommScope의 2024년 보고서는 알래스카의 -50도 환경에서 50,000개의 받침대에 걸쳐 고장률이 0.2%에 불과한 것으로 나타났습니다.
고밀도 광케이블 관리 솔루션-
도시 배치에는 효율적인 공간 활용이 필요합니다. CommScope의 적층형 트레이는 수직 적층을 통해 288-광섬유 용량을 지원합니다. 도구가 필요 없는 액세스 패널은 접합 시간을 25% 단축합니다.
통합된 케이블 라우팅 채널은 정확한 굽힘 반경으로 섬유를 가이드합니다. 일부 경로에는 신호 손실을 방지하기 위한 0.25-인치 가이드가 포함되어 있습니다. 색상으로 구분된 조직은 TIA-598-C 표준을 따릅니다. 파란색 라벨은 피더 섬유를 표시합니다. 주황색은 분포 섬유를 표시합니다.
사전 인쇄된- 태그는 기술자 오류를 35% 줄여줍니다. 12인치 직경의 나선형 섬유 루프는 응력 지점을 방지합니다. GR-3120 테스트에서는 10,000번 굽힌 후 0.05dB 미만의 신호 손실이 나타났습니다.
혼선으로 인해 신호가 저하되기 전에 섬유 밀도는 입방인치당 1.5개 섬유로 최대화됩니다. 일부 디자인에는 나중에 48개의 광섬유를 추가할 수 있는 탈착식 패널이 포함되어 있습니다. 이 미래는-완전한 교체 없이 네트워크를 보장합니다.
케이블 암이 내장된-스플라이스 트레이로 현장 작업을 간소화합니다. 일부 프리미엄 모델은 받침대 내부에 식칼과 도구를 보관합니다. 2025년 테스트에서는 40도 열에서 288개 광섬유에서 99.8%의 신호 무결성이 확인되었습니다.
제조업체 비교 및 소싱
올바른 받침대를 선택하려면 기술 비교가 필요합니다. Gloryoptic은 14-게이지 아연 도금 강철 프레임(두께 0.078인치)을 사용합니다. 다른 회사에서는 더 가벼운 16게이지 폴리머(0.065인치)를 제공합니다. 일부는 15%의 무게 감소를 위해 하이브리드 강철-폴리머를 제공합니다.
보증은 크게 다릅니다. CommScope는 인건비를 포함하여 10년 전체 보증을 제공합니다. 다른 사람들은 환경 피해에 대한 제외 기간을 5년으로 제공합니다.
배송 시간이 다릅니다. 재고 모델은 영업일 기준 5~7일 내에 배송됩니다. 맞춤형 구성에는 12~14주가 소요됩니다.
가격은 대량 주문의 경우 650~850달러, 프리미엄 모델의 경우 850~1,200달러입니다. 지원 품질도 다릅니다. 일부 회사에서는 2시간 이내 응답으로 연중무휴 기술 지원을 제공합니다. 다른 서비스는 업무 시간에만 지원을 제공합니다.
모든 주요 제조업체는 Telcordia GR-3120 표준을 충족합니다. 일부만 배송 시 전체 IP68 테스트 보고서를 포함합니다.
구매하기 전에 샘플 단위를 요청하십시오. 캘리퍼로 재료 두께를 확인합니다. 보증이 염수 분무와 같은 특정 조건에 적용되는지 확인하십시오.
다양한 제조업체와 협력해 본 경험을 통해 가장 비싼 옵션이 항상 최선은 아니라는 사실을 깨달았습니다. 때때로 중급{1}}제품은 특정 애플리케이션에 대한 기능, 내구성 및 비용의 최상의 균형을 제공합니다.
혹독한 기후에서의 유지 관리 및 수명
정기적인 유지보수로 서비스 수명이 연장됩니다. 애리조나 같은 사막에서는 분기별로 물개를 검사하세요. 플로리다와 같이 습한 지역에서는 격월로-점검하세요.
99% 이소프로필 알코올과 보푸라기가 없는-물수건으로 내부 부품을 청소합니다. 섬유를 방해하지 않도록 30 PSI 미만의 압축 공기를 사용하십시오. 5년마다 또는 균열이 0.5mm를 초과하는 경우 가스켓을 교체하십시오.
IP68 등급을 유지하려면 제조업체의 순정 부품만 사용하십시오. 열대 지역에서는 분기별로 건조제 용기를 확인하십시오. 습도 표시기가 파란색으로 바뀌면 교체하세요.
금이 간 커버를 순정 부품으로 즉시 수리하세요.{0}}현장 고장의 %는 부적절한 임시 수리로 인해 발생합니다. 북극 배치에 단열 라이너를 추가합니다. 몬순 지역에서는 배수구 청소를 늘립니다.
디지털 자산 시스템의 사진과 함께 모든 유지 관리를 기록합니다. 2026년 데이터에 따르면 10000+개 중 92%는 적절한 관리를 통해 15년 이상 지속됩니다.
관리를 잘해서 20년을 버틴 받침대도 봤고, 관리를 소홀히 해서 5년 만에 고장난 받침대도 본 적 있어요. 차이점은 항상 정기적인 검사와 적시 수리로 귀결됩니다.
미래 트렌드와 혁신
새로운 개발로 받침대 기능이 향상되었습니다. CommScope의 2026 프로토타입에는 실시간 온도 및 습도 모니터링을 위한 IoT 센서가 추가되었습니다.- 경고는 오류가 발생하기 전에 이를 방지합니다.
일부 2027년 제품 라인은 UV 저항성을 잃지 않으면서 40% 재활용 폴리머를 사용합니다. 다른 2026 모델은 5G 네트워크용 10Gbps 소형{5}}셀 백홀을 지원합니다.
모듈식 확장 시스템을 사용하면 전체 교체 없이 네트워크를 144개에서 288개 파이버로 확장할 수 있습니다. 이를 통해 수명주기 비용이 30% 절감됩니다.
MEF 3.0과 같은 표준화 노력으로 범용 장착 인터페이스가 만들어졌습니다. 이는 다중{2}}공급업체 배포를 단순화합니다.
광섬유 부품 시장은 빠르게 성장하고 있습니다. 보고서에 따르면 연간 성장률은 9.8%로 2025년까지 366억 9천만 달러에 이를 것으로 나타났습니다. 이러한 성장은 받침대 기술의 혁신을 주도합니다.
사전 봉인 확인은 사후 수리에 비해 -장기 비용을 22% 절감합니다. 네트워크가 10G PON 및 5G-Advanced로 발전함에 따라 페데스탈은 여전히 중요한 인프라로 남아 있습니다.
혁신은 2026년과 그 이후까지 밀도, 탄력성 및 지속 가능성에 중점을 둘 것입니다. 분산형 광섬유 센서 시장만 해도 2025년 13억 2천만 달러에서 2030 .년 22억 8천만 달러로 성장할 것으로 예상됩니다. 이는 모니터링 기능이 얼마나 중요해지고 있는지를 보여줍니다.
제 생각에는 받침대의 미래는 더욱 스마트하고 연결된 디자인에 달려 있다고 생각합니다. 패시브 인클로저의 시대는 끝났습니다. 머지않아 모든 받침대는 네트워크의 모니터링 지점이 되어 성능과 환경 조건에 대한 실시간 데이터를-제공하게 될 것입니다.
