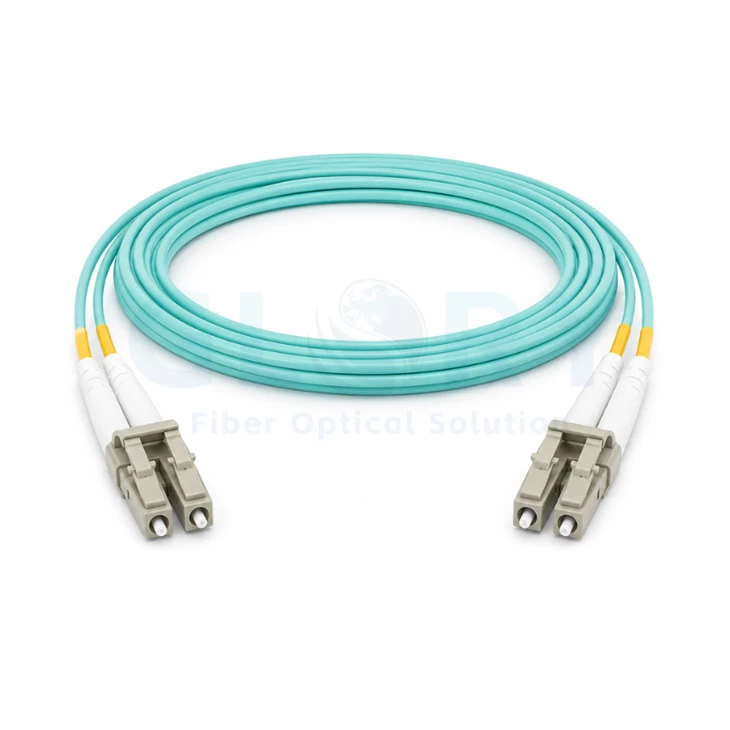

고밀도 10G/40G/100G 링크용 LC UPC - LC UPC 짧은 부팅 이중 OM3 파이버 패치 케이블-
Glory Optical LC UPC - LC UPC 짧은 부팅 이중 OM3 광 패치 케이블은 빠른 플러그{1}}앤드플레이 배포, 깨끗한 교차-연결 및 제한된 랙 공간이 핵심 요구 사항인 데이터 센터, 통신 네트워크 및 기업 케이블링 환경을 위해 제작되었습니다.
굴곡-무감도 OM3 50/125μm 광섬유, 12mm 짧은 부팅 LC 커넥터 및 2.0mm OFNR 타이트{5}}버퍼 아쿠아 재킷은 단거리-에서 중거리-거리의 다중 모드 이더넷 상호 연결 및 고밀도 패칭 영역에 적합합니다.-
빠른 상호 연결 및 교차 연결을 위한 사전 종단 케이블-
사전 종단 처리된-LC 이중 점퍼는 대규모 케이블링 시스템에 바로 사용할 수 있는-플러그 앤 플레이 솔루션을{3}}제공합니다.{4}} 현장 종료 작업을 줄이고 설치 시간을 단축하며 장비실, MDA/EDA 구역, 통신 랙 및 기업 네트워크 캐비닛에서 이동, 추가 및 변경을 더 쉽게 만듭니다.
짧은 부팅이 중요한 이유
12mm 짧은 부트는 긴 열수축 튜브가 필요하지 않으며 많은 표준-부트 설계에 비해 커넥터 어셈블리를 약 30% 단축합니다. 이를 통해 설치자는 좁은 공간에서 더 많은 라우팅 자유를 누리는 동시에 전송 성능에 영향을 주지 않으면서 케이블 유연성을 향상시킬 수 있습니다.
주요 특징
이 페이지에서는 통신사급 전송 안정성, 컴팩트한 부팅 디자인, 굴곡에 민감한-라우팅 및 더 빠른 고밀도{2}}설치 등 실제 배포 가치에 맞춰 케이블을 배치합니다.
기술 사양
| 제품명 | LC UPC - LC UPC 짧은 부팅 이중 OM3 다중 모드 광섬유 패치 케이블 |
|---|---|
| 참조 길이 | 1m / 3피트 |
| 커넥터 A | LC UPC 듀플렉스 |
| 커넥터 B | LC UPC 듀플렉스 |
| 섬유 수 | 2개의 섬유 |
| 섬유 등급 | 굴곡-무감각 섬유 |
| 파이버 모드 | OM3 50/125μm 멀티모드 |
| 파장 | 850 / 1300nm |
| 화염 등급 | 라이저 / OFNR |
| 케이블 외경 | 2.0mm |
| 부팅 유형 | 12mm 짧은 부츠 |
| 재킷 색상 | 아쿠아 |
| 극성 | A(Tx)에서 B(Rx)로 |
| 케이블 유형 | 꽉-버퍼됨 |
| 최소 굴곡 반경 - 섬유 | 7.5mm |
| 최소 굴곡 반경 - 케이블 | 20D/10D, 동적/정적 |
| 커넥터 내구성 | 1000회 결합 주기 |
| 인장강도 | 90 / 150N, 장기-/단기- |
| 삽입 손실 | 0.3dB 이하 |
| 반사 손실 | 30dB 이상 |
| 850nm에서의 감쇠 | 3.5dB/km 이하 |
| 1300nm에서의 감쇠 | 1.5dB/km 이하 |
| 작동 온도 | -10도 ~ +70도 |
| 보관 온도 | -20도 ~ +70도 |
| 규정 준수 | 프로젝트 준수 문서 및 테스트 기록은 주문 요구 사항에 따라 제공될 수 있습니다. |
연결 솔루션
이 이중 OM3 케이블은 선택한 광학 장치, 거리 및 링크 예산이 올바르게 일치할 때 호환 가능한 다중 모드 트랜시버 채널 및 랙{1}}수준 상호 연결을 지원할 수 있습니다.
응용 시나리오
고밀도 랙 패치
짧은 부팅 BIF 케이블은 케이블이 좁은 공간을 깔끔하게 통과해야 하는 MDA 및 EDA 패칭 구역에 적합합니다.
장비 상호 연결
통신 네트워크실의 스위치, 패널 및 광 장비 사이의 LC 이중 다중 모드 포트를 연결합니다.
엔터프라이즈 LAN 룸
기업 네트워크 업그레이드에 사용되며, -패널 점퍼 및 로컬 백본 교차 연결로-전환합니다.{2}}
10G SR 상호 연결
OM3은 레거시 다중 모드 광섬유보다 더 높은 대역폭을 제공하며-단거리-에서 중거리-10G 이더넷에 비용 효율적입니다.
호환 가능한 이중 링크
올바른 광학 장치 및 거리 계획과 결합하면 40G/100G 이중 다중 모드 애플리케이션에서 사용할 수 있습니다.
시각적 포트 식별
아쿠아 컬러{0}}코드 재킷은 설치자가 OM3 경로를 빠르게 식별하여 설치 및 테스트 시간을 줄이는 데 도움이 됩니다.
설치 및 유지 관리 참고 사항
짧은 부팅 케이블은 고밀도 설치를 단순화하지만{0}}장기적인 성능을 위해서는 올바른 라우팅과 검사가 여전히 중요합니다.
- LC UPC 이중 다중 모드 포트 및 일치하는 OM3 또는 호환 가능한 다중 모드 채널과 함께 사용하세요.
- 이 OM3 아쿠아 점퍼를 OS2 노란색 단일 모드 링크 대신 사용하지 마십시오.
- 프로젝트에서 달리 지정하지 않는 한 일반적인 이중 광섬유 애플리케이션에 대해 A-~-B 극성을 따릅니다.
- 꽉 묶은- 것, 급격하게 구부러진 것, 캐비닛 도어에 압력이 가해진 것, 케이블 관리 도구가 너무 많은 것을 피하세요.
- 라우팅하는 동안과 캐비닛 도어를 닫은 후에는 케이블을 최소 굴곡 반경 이상으로 유지하십시오.
- 최종 패치 또는 광학 테스트 전에 LC 커넥터 끝{0}}면을 청소하세요.
피해야 할 일반적인 주문 실수
LC 패치 케이블은 유사해 보일 수 있지만 파이버 모드, 부트 길이, 극성 및 재킷 등급의 작은 차이로 인해 랙 빌드에 잘못된 제품이 발생할 수 있습니다.
구매 전 확인
- OM3 다중 모드 링크의 경우 OS2 노란색 단일 모드 링크가 아닌 OM3 aqua를 선택하십시오.
- LC 포트 뒤에 후면 공간이 제한되어 있는 경우 12mm 짧은 부트를 선택하십시오.
- 트랜시버가 별도의 Tx/Rx 파이버를 사용하는 경우 이중을 선택하십시오.
- 주문하기 전에 OFNR이 설치 영역에 적합한지 확인하십시오.
- 포트-간-거리뿐만 아니라 케이블 관리 여유로 길이를 확인하세요.
표준 및 짧은 부팅 선택
Glory 제품 페이지의 경우 이 비교를 통해 고객은 표준 LC OM3 패치 코드 대신 이 모델을 선택해야 하는 이유를 이해할 수 있습니다.
견적요청정보
올바른 케이블 견적을 받으려면 커넥터 유형, 부트 유형, 파이버 모드, 길이, 재킷 등급, 케이블 직경 및 포장을 확인하십시오.
| 견적요청 품목 | 표준 구성 | 확인 사항 |
|---|---|---|
| 커넥터 유형 | LC UPC 듀플렉스 - LC UPC 듀플렉스 | LC/LC 또는 하이브리드 LC/SC, UPC 또는 APC 광택을 확인하세요. |
| 부팅 유형 | 12mm 짧은 부츠 | 고밀도 랙과 좁은 후면-간극 패널에는 짧은 부팅을 사용하세요. |
| 파이버 모드 | OM3 50/125μm 굴곡-무감각 섬유 | 링크 설계에 따라 OM3, OM4, OM5, OM2 또는 OS2를 확인하십시오. |
| 섬유 수 | 광섬유 2개, 이중 | 트랜시버 요구 사항에 따라 단면 또는 이중을 확인하십시오. |
| 케이블 자켓 | 2.0mm PVC OFNR | 프로젝트에 필요한 경우 LSZH, 플레넘 또는 기타 재킷을 지정하십시오. |
| 길이 | 1m / 3ft 기준 | 케이블 관리 및 패널 이동을 위해 경로 길이와 여유 공간을 제공합니다. |
| 포장 | 가방 또는 프로젝트- 기반 포장당 1개 | 대량 주문의 경우 OEM 라벨, 바코드, SKU 라벨 또는 대량 팩에 대해 논의할 수 있습니다. |
자주 묻는 질문
Q: 12mm 숏부트 LC 패치 케이블의 가장 큰 장점은 무엇인가요?
답변: 짧은 부트는 커넥터 뒤의 후면 돌출을 줄여 공간이 제한된 고밀도 랙, 패치 패널 및 스위치 포트에서 케이블이 더 자연스럽게 구부러지는 데 도움이 됩니다.{0}}
Q: 이 케이블은 싱글모드인가요, 멀티모드인가요?
A: 이 제품 페이지는 OM3 50/125μm 다중 모드 광섬유용입니다. OS2 단일 모드 패치 케이블의 대체품으로 사용해서는 안 됩니다.
Q: 아쿠아 재킷은 무엇을 의미하나요?
A: Aqua는 일반적으로 OM3 다중 모드 케이블 연결을 식별하는 데 사용되며 기술자가 노란색 OS2 단일 모드 또는 혼합 랙의 기타 광 케이블 범주와 구별하는 데 도움이 됩니다.
Q: 이 케이블을 10G, 40G 또는 100G 링크에 사용할 수 있습니까?
A: 광학, 거리, 채널 설계 및 링크 예산이 프로젝트 요구 사항과 일치하는 경우 호환 가능한 이중 다중 모드 링크에 사용할 수 있습니다. 주문하기 전에 항상 트랜시버 유형을 확인하십시오.
Q: 이 OM3LCSDX- 유형 케이블을 실외에 설치할 수 있습니까?
A: 아니요. 이것은 실내 OFNR 라이저 케이블입니다. 실외, 공중, 덕트, 직접 매설 또는 열악한 환경의 경우 실외{2}}등급 광섬유 케이블을 대신 선택하세요.
Q: 무열-수축 쇼트 부츠 디자인의 이점은 무엇인가요?
A: 케이블 유연성을 향상시키고, 좁은 공간을 통해 커넥터를 보다 쉽게 라우팅할 수 있으며, 광학 성능을 저하시키지 않으면서 설치 및 유지 관리를 단순화합니다.
우리의 품질 약속
포괄적인 3년 보증
우리는 모든 제품을 자신 있게 지원합니다.3년 보증. 당사의 구체적인 서비스 정책은 다음과 같습니다. 품질 문제가 있는 경우 1년 이내에 반품에 대해 전적인 책임을 집니다. 교체의 경우 2년 이내, 그리고 3년 이내에 수리를 해야 합니다.
명확하고 경쟁력 있는 MOQ
우리는 평가판 주문과 대량 주문을 모두 환영합니다. 우리의 표준최소 주문 수량(MOQ)은 50개입니다.. 우리는 또한 제공합니다테스트용 무료 샘플 귀하가 우리의 품질을 자신있게 평가할 수 있도록 도와드립니다.
빠르고 안정적인 물류
우리는 배송을 보장합니다10일 이내 표준 품목의 경우. 우리의 물류 이점은 다음과 같습니다비용-효율적인 도어-도어 서비스- 배송을 단순화합니다.
우리의 재단
후원자18년의 경험 2008년부터 우리는 자체 공장에서 품질을 관리하고OEM/ODM 요청 및 유지관리준비된 재고 도매용. 우리는 최적의 균형을 제공하는 데 중점을 둡니다.가격과 품질 직접적으로최종 고객 전세계적으로.
귀하의 신뢰가 우리의 최우선 사항입니다. 명확한 약속으로 지원되는 신뢰할 수 있는 광섬유 솔루션을 위해 당사와 협력하십시오.
