"4.5*9.8mm Toneable SST 플랫 드롭 광섬유 케이블(구리 트레이서 와이어 포함)"은 현대 통신 및 데이터 전송 요구 사항을 충족하는 정교하고 효율적인 솔루션을 나타냅니다. 이 케이블은 안정적인 고성능 연결을 제공하도록 설계되어 주거용 광대역 설치부터 상업용 데이터 네트워크에 이르기까지 다양한 애플리케이션에 이상적입니다.

"4.5*9.8mm Toneable SST FTTX Fiber Optic"의 핵심은 내구성과 유연성을 결합한 설계입니다. 직경 4.5mm, 너비 9.8mm의 크기는 다양한 설치 환경에 매우 적합한 견고하면서도 관리하기 쉬운 크기를 반영합니다.- 케이블 구성에는 네트워크의 특정 요구 사항에 따라 단일{7}}모드 또는 다중-모드 광섬유 코어가 포함됩니다. 광섬유 자체는 신호 손실을 최소화하고 장거리에서 무결성을 유지하는 보호층으로 둘러싸여 있습니다.

이러한 FTTX 광섬유의 주요 특징은 톤 가능 기능으로, 설치 및 유지 관리 중에 특정 케이블을 찾고 식별하는 프로세스를 크게 단순화합니다. 톤 가능 기능은 케이블 내의 광섬유 가닥을 따라 이어지는 통합 구리 추적 와이어에 의해 촉진됩니다. 이 추적기 와이어를 톤 발생기 및 프로브와 함께 사용하여 케이블 경로를 추적하면 네트워크 인프라를 더 쉽게 관리하고 문제를 해결할 수 있습니다.

제품 이름의 "Toneable SST"는 이 케이블에 사용되는 고급 단일{0}}모드 또는 다중{1}}모드 광섬유(SST) 기술을 나타냅니다. SST 기술은 낮은 감쇠와 높은 대역폭으로 탁월한 성능을 제공하도록 설계되었습니다. 이를 통해 장거리에서도 데이터 전송이 효율적이고 안정적으로 이루어집니다. 이 케이블은 고속-인터넷, HD 비디오 스트리밍 및 기타 데이터 집약적-애플리케이션을 지원하므로 주거용 및 상업용 모두에 적합합니다.

특징

• 표준 관행 및 하드웨어 호환성
• 광섬유 보호 및 신호 무결성
• 재료 수용성

• 본딩 및 접지 요구 사항 제거
• 취급 및 설치 편의성이 향상되었습니다. 운송 및 보관 비용 절감

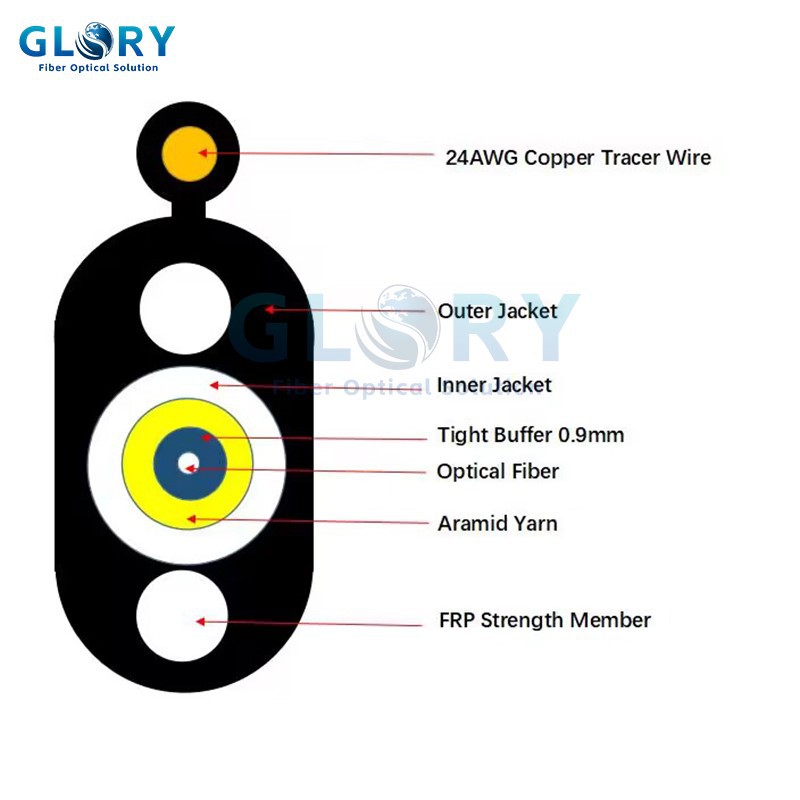

케이블 구조

품목		설명
섬유수		1
타이트한 버퍼	외경(mm):	0.9±0.05
	재료:	LSZH
칼집에	외경(mm):	3.0
	재료:	LSZH
강점 회원		아라미드 원사
물 블록 재료:		물 차단 원사
강점 회원		G-FRP-1.6mm
칼집	두께:	비. 0.8mm
	재료:	HDPE
케이블 외경(mm)		4.5*9.8mm±0.3
순중량(kg/km)		43

광섬유

품목	단위	사양
섬유 종류		G652D	G657A
감쇠	dB/km	1310nm 0.36 이하 1550nm 0.22 이하
색분산	ps/nm.km	1310nm 3.5 이하 1550nm 18 이하 1625nm 22 이하
제로 분산 기울기	ps/nm2.km	0.092 이하
영분산 파장	nm	1300 ~ 1324
차단-파장(lcc)	nm	1260 이하
감쇠 대 굽힘 (60mm x100회전)	데시벨	(반경 30mm, 100링 ) 0.1 @ 1625nm 이하	(반경 10mm, 링 1개) 1.5 @ 1625nm 이하
모드 필드 직경	mm	1310nm에서 9.2 ± 0.4	1310nm에서 9.2 ± 0.4
코어-클래드 동심도	mm	0.5 이하	0.5 이하
클래딩 직경	mm	125±1	125±1
클래딩 비-원형성	%	0.8 이하	0.8 이하
코팅 직경	mm	245±5	245±5
증명 테스트	평점	0.69 이상	0.69 이상

케이블의 기계적 및 환경적 성능

아니요.	품목	테스트 방법	승인 기준
1	인장 하중 시험	테스트 방법: IEC 60794-1-E1 - 긴-인장 하중:350N - 짧은-인장 하중:800N - 케이블 길이: 50m 이상	- 감쇠 증가@1550nm: 0.1dB 이하 - 재킷 균열 및 섬유 파손 없음
2	내충격성 테스트	테스트 방법: IEC 60794-1-E3 - 긴 하중:300 N/100mm - 짧은 하중:1000 N/100mm 로드 시간:1분	- 감쇠 증가@1550nm: 0.1dB 이하 - 재킷 균열 및 섬유 파손 없음
3	충격 저항 테스트	테스트 방법: IEC 60794-1-E4 - 충격 높이:１ m - 충격 무게: 450ｇ - 영향점: 5 이상 - 영향 빈도: 3/포인트 이상	- 감쇠 증가@1550nm: 0.1dB 이하 - 재킷 균열 및 섬유 파손 없음
4	반복 굽힘	테스트 방법: IEC 60794-1-E6 - 맨드릴 직경:20D (D=케이블 직경) - 대상 체중:15kg - 굽힘 빈도: 30회 - 굽힘 속도:2초/시간	- 감쇠 증가@1550nm: 0.1dB 이하 - 재킷 균열 및 섬유 파손 없음
5	비틀림 테스트	테스트 방법: IEC 60794-1-E7 - 길이:1m - 대상 체중:25kg - 각도: ±180도 - 빈도: 10/포인트 이상	- 감쇠 증가@1550nm: 0.1dB 이하 - 재킷 균열 및 섬유 파손 없음
6	물 침투 테스트	테스트 방법: IEC 60794-1-F5B - 압력 헤드 높이:1m - 표본 길이:3m - 테스트 시간: 24시간	- 열린 케이블 끝을 통한 누출 없음
7	온도 사이클링 테스트	테스트 방법: IEC 60794-1-F1 - 온도 단계: +20도, -40도, +70도, +20도 - 테스트 시간: 24시간/단계 - 주기 지수:2	- 감쇠 증가@1550nm: 0.1dB 이하 - 재킷 균열 및 섬유 파손 없음
8	성능 저하	테스트 방법: IEC 60794-1-E14 - 테스트 길이:30cm - 온도 범위:70±2도 - 테스트 시간:24시간	- 충전재 드롭아웃 없음
9	온도	작동: -40도 ~+60도 저장/운송: -50도 ~+70도 설치: -20도 ~+60도
