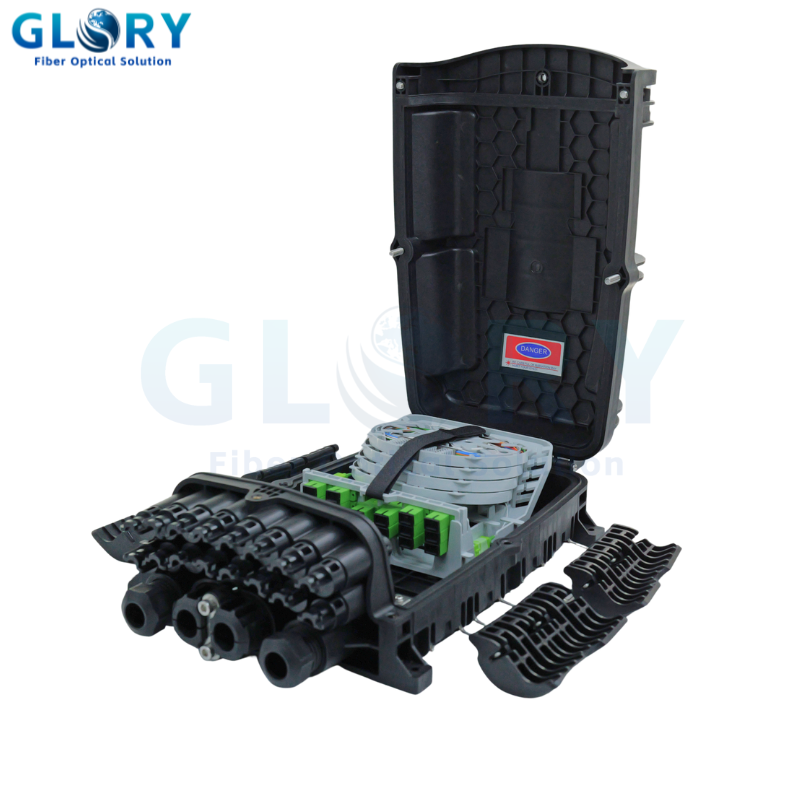

이 광섬유 분배 상자는 최신 FTTx 네트워크용으로 설계되었습니다. 이는 섬유 분배를 위한 컴팩트한 엔드포인트 솔루션을 제공합니다. 정션박스는 최대 4개의 포트를 지원하고 PLC 분할 기술을 통합합니다. IP68 등급으로 혹독한 실외 조건에서도 작동합니다. 광섬유 접속함은 PP 재질로 만들어지며 -40도에서 +65도까지 작동합니다. 공중선, 벽 또는 기둥 장착에 적합합니다.
주요 특징
• 고급 구조 설계, 쉬운 작동 및 합리적인 라우팅.
• 재질: PP .
• 방습, 방수, 방진-방지,-노화 방지.
• 최대 IP68의 보호 수준.

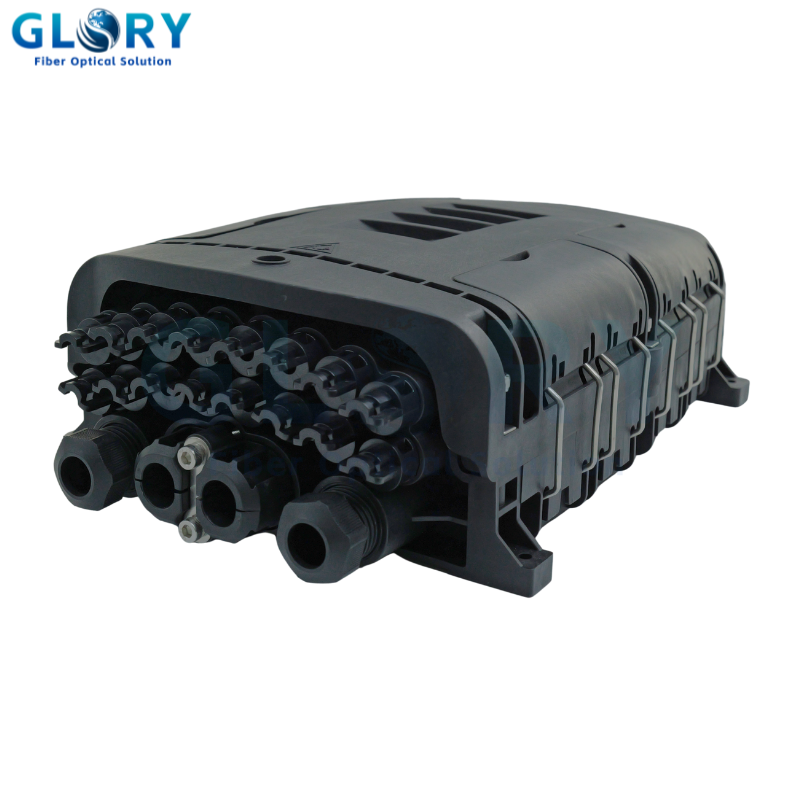

• 타원형 광케이블 인입구 1개, 분기 광케이블 인입구 2개 및 가정용 16개
• 설치 방법: 기둥-장착, 공중-장착, 벽-장착.
기술 사양
|
목 |
명세서 |
주목 |
|
외형치수(mm) |
378*255*116(A*B*C) |
|
|
설치구멍 위치(mm) |
215*266*239(D*E*F) |
|
|
색상 |
검은색 |
맞춤형 |
|
광케이블 구멍의 크기 및 수량 |
타원형 광케이블 인입구 1개, 분기 광케이블 인입구 2개 및 가정용 16개 |
|
|
융합 용량(최대) |
108 |
|
|
마이크로 PLC 분배기 |
1x2 |

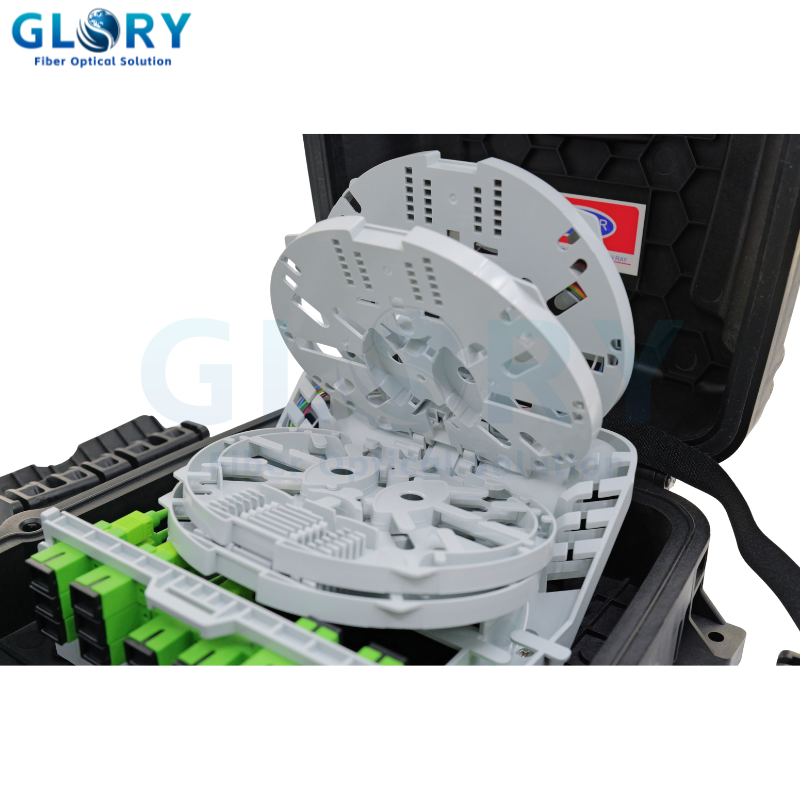

분배기 크기: 60x7x4mm. A형 및 E형 스플라이싱 트레이에 설치할 수 있으며 스플라이싱 트레이당 PC 1개입니다. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
분배기 크기: 60x12x4mm. 유형 A-1 및 유형 E-1 접합 트레이에 설치할 수 있으며, 접합 트레이당 1PC입니다. |
|
|
가장 큰 케이블 직경(mm)에 들어갑니다. |
ᴓ18 |
|
|
케이블 출구 크기(mm) |
2*3~ᴓ7 |
|
|
IP 보호 수준 |
IP68 |
|
|
가연성 |
HB(기존) |
요구 사항에 따라 맞춤 설정할 수 있습니다. |
|
중성염수분무시험(NSS) |
48 h |
응용 환경
|
목 |
값 |
|
작동 온도 |
-40 ºC-+65 ºC |
|
설치온도 |
-5 ºC-+40 ºC |
|
보관온도 |
-40ºC-+65 ºC |
|
기압 |
70-106Kpa |
|
상대습도 |
93%(+40도 ) 이하 |
적용 시나리오
이 광섬유 분배 상자는 FTTx 네트워크에 사용됩니다. 홈 연결을 위한 FTTH 배포에서 잘 작동합니다. 이 상자는 여러 사용자가 있는 MDU 설치에 이상적입니다. 엔터프라이즈 네트워크와 캠퍼스 영역을 제공합니다. 정션박스는 5G 프런트홀 및 산업용 IoT 프로젝트에도 적합합니다. 견고한 디자인으로 다양한 실외 환경을 처리합니다.

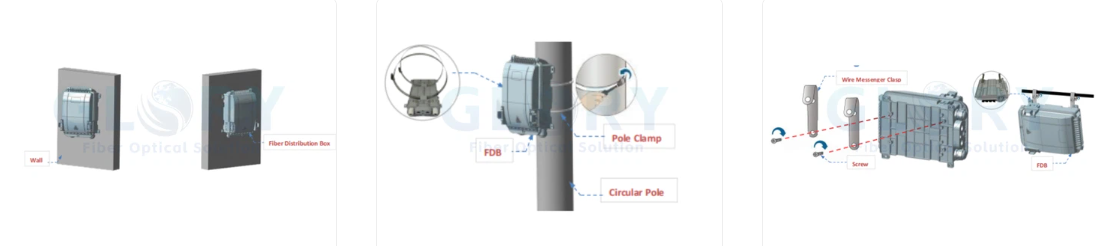

설치 방법
• 벽면-설치 설치
치수에 따라 벽에 구멍 4개를 뚫고 확장 플러그를 배치합니다.
Ø7.5*40, 상자를 구멍에 맞춰 놓고 나사를 사용하여 고정합니다.
• 기둥- 장착 설치
후프링을 백플레이트의 슬롯에 통과시켜 통신주에 고정시킵니다.
• 공중
섀시에 설치된 두 개를 와이어에 매달아 묶은 다음 볼트로 고정하여 케이스가 떨어지는 것을 방지합니다.
품질 보증
모든 광섬유 분배 상자는 엄격한 테스트를 거칩니다. ISO 9001:2015 표준을 충족합니다. 테스트에는 온도 순환, 습도 저항 및 충격 검사가 포함됩니다. 상자는 환경 안전에 대한 RoHS 지침을 따릅니다. 특별한 요구 사항에 따라 맞춤형 옵션을 사용할 수 있습니다.
Fiber Optic Junction Box Outdoor는 광섬유 분배를 위한 안정적인 솔루션입니다. IP68 보호, 유연한 설치 및 컴팩트한 디자인 덕분에 FTTx 네트워크에 이상적입니다. 이 광섬유 분배 상자는 다양한 실외 응용 분야에서 효율적이고 내구성 있는 성능을 보장합니다.
